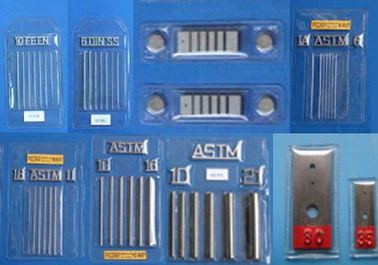

Le type de fil d'en 462-1 ont été présentés comme NORME EUROPÉENNE pour remplacer les normes allemandes
(DIN 54,109) et l'institut de normes britanniques (BS3971 : indicateurs 1980 de qualité d'image de type 1). Chacun
l'indicateur se compose d'une série de sept fils parallèles de thichkness différent montés et encapsulés
entre deux feuilles minces de PVC transparent et flexible. Un monogramme d'avance indique le nombre du plus épais
fil, le matériel et le symbole d'en.
Diamètres de fil :
Tailles d'indicateur :
Il y a quatre tailles des indicateurs de qualité d'image d'en.
La taille 1 – contient les numéros de fil 1 7 et utilisé pour des épaisseurs matérielles dedans
la gamme de 40 t 160mm
La taille 6 – contient les numéros de fil 6 12 et utilisé pour des épaisseurs matérielles dedans
la gamme de 12,5 à 50mm
La taille 10 – contient les numéros de fil 10 16 et utilisé pour des épaisseurs matérielles
de l'ordre de 5 à 20mm
La taille 13 – contient les numéros de fil 13 19 et utilisé pour des épaisseurs matérielles
dans la gamme 2,5 10mm
Toutes les tailles sont disponibles en acier (Fe), aluminium (Al), et acier inoxydable (solides solubles). Cuivre (Cu), image de zirconium (ZR)
Les indicateurs de qualité sont seulement disponibles dans les tailles 6 et 10. indicateurs de qualité d'image du nickel (Ni) sont seulement disponibles dedans
tailles 6, 10 et 13.
Comme illustration l'identification (c.-à-d. monogramme d'avance) pour, indiquent la taille 10 (le fil numéro 10 à 16) en acier (le Fe)
soyez en de Fe 10.
DIN 54 type indicateurs de 109 fils de qualité d'image sont semblable à l'en 462-1
I.Q.I, les diamètres de fil sont identiques, et il y a le même fil
nombres dans chaque taille d'indicateur. La seule différence étant que l'avance
le monogramme lit le DIN plutôt que l'en.
Exemple :
La taille 6Wire numéro 6 à 12) en acier inoxydable (solides solubles) soyez 6 DIN solides solubles.
En 462-2 Stepwedge/type Penetrameters de trou
Stepwedge dans la forme et disponible dans quatre numéros de type H5, H9 et H13 en acier.
Le type Penetrameters de fil d'ASTM E747 se compose d'une série de six fils parallèles de différentes épaisseurs,
encapsulé entre deux feuilles minces de PVC transparent et flexible. Les personnages principaux identifient l'épaisseur de
le fil le plus épais, et le groupe matériel (1-FE, 01-Ti, 02-Al, 03-Mg, 3-Ni, 4-Cu). Les lettres ASTM sont également
inclus.
Le plat Penetrameters de Se 1025 d'ASTM sont normalement utilisés pour se conformer à
les normes américaines d'inspection. Elles sont les plats rectangulaires, 2% po
thichness du spécimen et du matériel radiographiquement semblable au
spécimen. Chaque plat a trois trous a foré l'égal de diamètre à 1X, 2X,
et 4X l'épaisseur de penetrameter de plat. L'épaisseur minimum de
Le type penetrameter de plat est 0,010' “. Pour Penetrameters plus grand que
0,180' “, ceux-ci sont fournis sous la forme de disque, le diamètre extérieur est 4X, avec 2
trous 1X et 2X l'épaisseur du Penetrameter.
Le diagramme ci-dessous donne l'identification et l'épaisseur de Penetrameter de plat
et un guide quant auquel penetrameter à employer pour chaque épaisseur matérielle.
Picoseconde : si vous avez n'importe quels produits nouveaux (en dehors de ce cataloge) au sujet de la radiographie, que vous voulez
pour les faire faire pour passer commande, faites-le moi savoir sans toute hésitation !
