Détecteur ultrasonique multicanal intelligent de faille de Digital MUTSX

Détecteur ultrasonique multicanal intelligent de faille de Digital MUTSX

Introduction

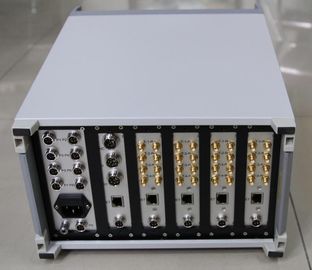

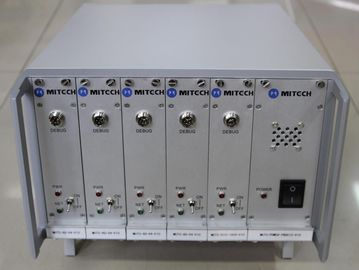

Le détecteur ultrasonique multicanal de faille de MUTSX est un détecteur ultrasonique de canal, distribuée et modulaire multi de faille.

Il peut rapidement et exactement examiner de divers défauts (fissures, inclusion, stoma et ainsi de suite) intérieurs l'objet,

orientez, évaluez et diagnostiquez les défauts sans endommager l'objet. Ce dispositif peut être très utilisé dedans

industrie de métallurgie d'industrie, de sidérurgique, métal-traitant l'industrie et d'autres industries

ce qui doit examiner les défauts et commandez la qualité.

Caractéristiques

Gamme

l jusqu'à 1200 millimètres en acier ; gamme sélectionnable dans des étapes fixes ou sans interruption variable. Il convient pour l'usage sur grand

morceaux de travail et dans des mesures à haute résolution.

Pulser

amplitude d'impulsion : 600V

durée d'impulsion : dans la marge (de 0.1~0.512) μs, elle peut être sans interruption ajustée sur des sondes de match avec différent

fréquence.

Les modes test incluent l'écho d'impulsion, double et l'à travers-transmission

Récepteur

Échantillonnage : convertisseur à 8 chiffres d'ANNONCE à la vitesse d'échantillonnage de 100 mégahertz

Rectification : Mi-onde positive, mi-onde, double alternance négatifs et rf

Bande de fréquence : 0.2~20MHz, assortissent automatiquement des sondes s'accordant avec la fréquence de la sonde, sans manuel

arrangements.

Portes

Chaque canal a trois portes fonctionnantes et une porte de découverte, qui peuvent être séparément désactivées ou permises.

Début de porte : Variable sur la gamme montrée entière

Largeur de porte : Variable de début de porte à l'extrémité de la gamme montrée

Taille de porte : Variable de 0 à la taille pleine page de 99%

Alarmes : Positif/négatif de seuil

La largeur et la taille de début de porte peuvent être ajustées librement. Des portes fonctionnantes peuvent être placées en tant que l'alarme positive ou alarme négative.

Gain

La valeur de gain de chaque canal s'étend de 0 à 110dB. La valeur de progression peut être placée comme 0.1dB, 1dB, 2dB ou 6dB.

Stockage de données

Toutes les données de résultat de détection peuvent être surveillées et opportun rassemblé, et les données rassemblées sont transférées au moniteur

ordinateur par l'Ethernet. Le logiciel de moniteur enregistrera le processus de détection sous forme de vidéo.

le processus entier d'essai peut être rejoué par le logiciel. Le logiciel fournit des outils pour produire des rapports des essais basés

sur les données rassemblées.

Caractéristiques

Gamme : 0 à 1200mm, à la vitesse en acier

Vitesse matérielle : 1000 à 15000m/s

Retard d'affichage : -20 à 3400 μs

Retard de sonde/zéro compensations : 0 à 99.99μs

Sensibilité : DB 110 maximum dans la résolution sélectionnable 0,1, 1,0, 2,0, DB 6,0

Modes test : Écho d'impulsion, double élément et à travers-transmission

Pulser : Onde rectangulaire réglable Pulser

Fréquence de répétition d'impulsion : 10 hertz | 5000 hertz

Énergie d'impulsion : 600V

Largeur de bande (amplificateur passe-bande) : 0,2 à 20 mégahertz

Moniteurs de porte : Gamme entière finie contrôlable de champ de quatre portes indépendantes

Rectification : Mi-onde positive, mi-onde négative, double alternance, rf

Linéarités de système : Horizontal : +/--0,2% FSW, verticale : 0,25% FSH, exactitude d'amplificateur +/--1 DB.

Unités : millimètre

Alimentation électrique : Canalisations à C.A. 100-240 VCA, 50-60 hertz

Température de fonctionnement : -10℃ à 50℃

Température de stockage : -30℃ à 50℃

Logiciel de MUTSX

Introduction

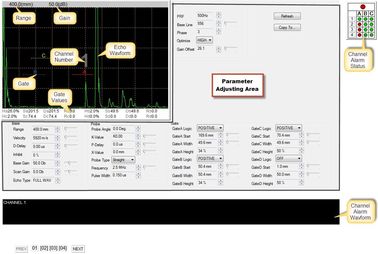

Le logiciel de moniteur est employé pour coopérer avec le détecteur ultrasonique de MUTSX. Il relie le dispositif câblé

par la connexion d'Ethernet, rassemblant des données de l'équipement et envoyant des commandes de contrôle à l'équipement.

Caractéristiques

Recevez les données par un câble de réseau directement. Il est commode d'utiliser et facile à utiliser et de corriger sur le site.

La vue d'Un-Balayage peut montrer 1, 2, 4, 8 ou 32 canaux des formes d'onde concurremment.

La vue alarmante de roulement, qui montre les alarmes récentes, permet aux utilisateurs de noter l'alarme correctement même

le temps alarmant est court.

La fenêtre de B-Balayage représente une vue macroscopique de résultat de détection.

Elle peut automatiquement produire du rapport de détection avec des statistiques de l'information produit et de faille.

Des paramètres de configuration peuvent être sauvés et chargés. Tous les paramètres employés par des canaux de détection peuvent être sauvés dessus

des répertoires locaux et peuvent être rechargés si nécessaire.
